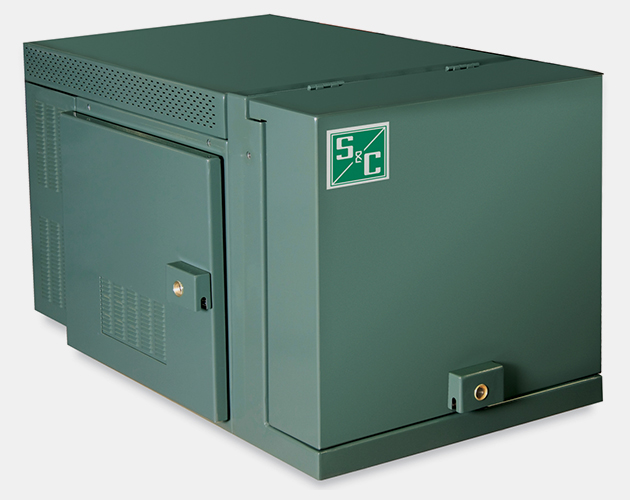

Sistema de Almacenamiento de Energía Comunitario PureWave® (CES)

Al ofrecer 25 kW durante una o dos horas, el Almacenamiento de Energía Comunitario PureWave tiene la suficiente capacidad como para suministrar energía a un grupo de clientes mientras duren la mayoría de las interrupciones del servicio típicas. La implementación de estas unidades sobre una amplia escala mejorará significativamente los minutos que prestó servicio a sus clientes, un índice importante de la confiabilidad de la red, y a la vez reducirá enormemente sus costos de prestaciones de emergencia. Con su capacidad para utilizar baterías distribuidas enterradas, el Almacenamiento de Energía Comunitario PureWave proporciona una huella de carbono pequeña que no cambia a medida que el almacenamiento de energía aumenta.

Características de diseño del CES PureWave

• La tecnología electrónica libre de mantenimiento cumple con las normas IEEE 1547 y UL 1741
• Control de radio SCADA
• Entrada/salida analógica/digital en tiempo real
• Derivación de cableado disponible para instalación y mantenimiento
• Panel de control y estado

Beneficios de confiabilidad

De fácil uso para el cliente

• Abastece a múltiples clientes durante horas
• La interrupción del servicio es apenas perceptible
• Los clientes están aislados de las operaciones y transitorios repetidos
• Vuelta a la normalidad sin complicaciones
• Los clientes disfrutan de una potencia "de primera"

Compatible con el sistema

• SAIDI reducido. Se mantiene el suministro de electricidad a los clientes
• MAIFI/SAIFI reducidos. Los clientes experimentan una o ninguna operación
• Después de una interrupción, el sistema experimenta una carga y una corriente de inserción reducidas
• El sistema puede configurarse para un rendimiento escalonado, al reducir el arranque con carga en frío

Recurra a S&C como su socio energético. Ofrecemos lo último en tecnologías de energía que reducirán sus costos de servicio. Contacte a su oficina de ventas de S&C local para obtener más información.

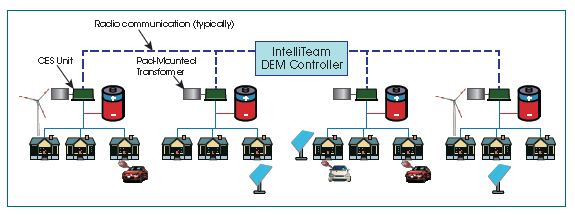

El Sistema de Administración de Energía Distribuida IntelliTeam® DEM reside en la sala de subestación y control, y funciona como un "controlador maestro" de las unidades de almacenamiento de energía comunitario. Comprueba constantemente el estado de cada unidad de almacenamiento de energía comunitario y presenta una visualización resumida de la sala de control de distribución. IntelliTeam DEM puede comandar grupos o flotas de unidades de almacenamiento de energía comunitario y permitirles que su salida esté coordinada para realizar funciones como las siguientes:

• Neutralización de picos/nivelación de carga
• Carga/descarga de flotas
• Solicitud de energía reactiva o real para nivelación del sistema
• Modificación del tiempo de energía renovable

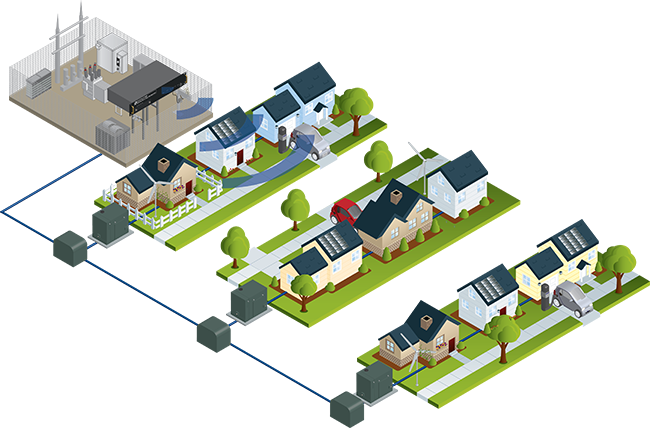

El Sistema de Administración de Energía Distribuida IntelliTeam DEM ofrece un monitoreo en tiempo real y un control de hasta 1000 unidades de Almacenamiento Comunitario de Energía S&C PureWave®. Se instala en el lado secundario de los transformadores de distribución subterránea para mejorar la confiabilidad y mejorar el uso de la generación de energía eólica o solar a pequeña escala de los clientes.

La adición de unidades de almacenamiento de energía al controlador del Sistema de Administración de Energía Distribuida IntelliTeam DEM puede posponer (o incluso evitar) la construcción adicional de un sistema de distribución al controlar el consumo de energía pico a través del alimentador, de la subestación o del nivel del sistema.

Funciones del controlador

El controlador DEM IntelliTeam constantemente se comunica, monitorea y controla en tiempo real a todas las unidades de Almacenamiento Comunitario de Energía PureWave desde un alimentador de distribución. Se conecta directamente con su sistema SCADA y también con el sistema de administración de distribución. Se ocupa de la carga y descarga totalmente automática de cada unidad de almacenamiento de energía, ya sea en momentos programados cada día de la semana, para mantener la demanda estimada del alimentador o el nivel del transformador de la subestación, o en un índice específico.

El controlador disminuye (o elimina) la necesidad de traslados a cada unidad de almacenamiento de energía para descargar los datos o cambiar los puntos locales establecidos. Además, recopila y consolida automáticamente la información de rendimiento desde las unidades de almacenamiento de energía y, de esa forma, ofrece un registro eficiente necesario para reducir las emisiones de carbono.

Mientras más unidades de almacenamiento de energía se incorporen a su sistema, el controlador IntelliTeam DEM se convierte en una herramienta invaluable para que sus recursos de almacenamiento de energía alcancen su máximo potencial. El controlador le brinda al personal operativo de su sistema de administración de distribución una perspectiva completa sobre la condición de las unidades de almacenamiento de energía y sus capacidades. La interfaz "visualización del tablero" fácil de usar le ofrece a su personal operativo una manera concisa de monitorear, despachar y administrar el parque de energía almacenada.

Múltiples aplicaciones, múltiples beneficios

Una vez que se haya consolidado el control de recursos de almacenamiento de energía a nivel del alimentador, el controlador IntelliTeam DEM ofrece una variedad de aplicaciones para mayor nivel, entre las que se incluye:

• Neutralización de picos/Aplazamiento de recursos de transmisión y distribución
• Nivelación de carga/Aplazamiento de recursos de generación
• Regulación del factor de potencia del alimentador
• Mejora en la eficiencia de generación de energía solar y eólica a pequeña escala
• Control de comandos desde distintos niveles.

Alta confiabilidad, mínimo mantenimiento

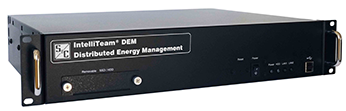

El controlador IntelliTeam DEM está diseñado para ofrecer la más absoluta confiabilidad. Cuenta con almacenamiento de datos y procesadores redundantes, así como también memoria de acceso aleatorio no volátil. Las configuraciones establecidas y los datos operativos se pueden replicar y almacenar, casi en tiempo real, en una base de datos remota, la cual podrá utilizarse si alguna vez es necesaria la recuperación de datos.

Opciones de control y comunicación

El controlador incluye puertos Ethernet y UART para conexiones directas a la red de comunicaciones. Las radios instaladas de fábrica pueden suministrarse de forma opcional para comunicarse con las unidades de almacenamiento de energía. El controlador cuenta con el software de Administración de Energía Distribuida IntelliTeam DEM, el software de gestión de licencia y la configuración del diseñador IntelliTeam®, el Software de Configuración Remota IntelliLink®, la base de datos Oracle® Standard Edition One, el software para el control de aplicaciones McAfee® y el antivirus McAfee.

El diseño del controlador IntelliTeam DEM es muy seguro. Cuenta con el servicio de autentificación del usuario, múltiples roles de usuario y niveles de acceso. Las actualizaciones de software pueden realizarse a nivel local mediante la conexión USB, serial o Ethernet, o bien de forma remota desde cualquier medio de comunicación que sea compatible con DNP 3.0.
