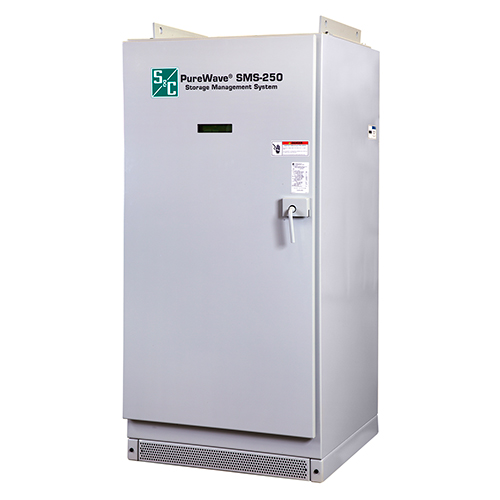

Sistema de Administración de Almacenamiento PureWave® SMS

El Sistema de Administración del Almacenamiento proporciona una interfaz entre la fuente de energía almacenada y la red de la empresa de electricidad. Se compone de un sistema de control maestro y un sistema de conversión de energía (PCS, por sus siglas en inglés) de 2-MW/2.5-MVA. El PCS se compone de dos inversores, cada uno con capacidad de 1 MW/125  MVA. Cuando se lo acopla con la energía almacenada, el PureWave SMS puede cargar el dispositivo de almacenamiento desde una fuente de energía o descargarlo a la fuente de energía. Cuando se conecta en el alimentador, el PureWave SMS puede suministrar VAR en respuesta a un comando externo o bien sostener la alimentación de voltaje a un nivel preconfigurado. El PureWave SMS también puede operar de forma independiente y suministrar energía a una carga que no está conectada a la empresa de servicios.

• Horas de megavatios de almacenamiento de energía para aplicaciones de red inteligente
• Eficiencia muy alta
• Sistema de control totalmente digital
• Mejor utilización de la energía renovable
• Con el Sistema de Restauración AutomáticoIntelliTeam® SG de S&C, proporciona capacidad de funcionamiento en isla dinámico
• Control SCADA remoto o automático
• Instalación llave en mano y gestión de proyectos para una integración sin inconvenientes al sistema de la empresa eléctrica

Las unidades individuales del PureWave SMS pueden operar en paralelo hasta 200  MW/25 MVA, con las salidas de las unidades conectadas a una barra en común a voltaje medio. Dos o cuatro PureWave SMS están alojados en un solo contenedor ISO para la instalación en exteriores. Cada bloque de 2 MW contiene dos disyuntores de CC, dos de CA, dos PCS y controles. La salida del PCS es una conexión delta de 480 V que puede conectarse a un transformador wye o delta. En caso de que sea necesario suministrar cargas monofásicas cuando la fuente de energía no está presente, debe utilizarse una conexión delta.

• PureWave SMS para la Energía Renovable. La energía eólica y solar son fuentes de energía intermitentes que la red debe aceptar cuando estén disponibles. Durante la ausencia del sol o del viento, cuando estas fuentes no se generan, debe proporcionarse un remplazo para estas energías. PureWave SMS puede almacenar la energía cuando se produce y después usarla para un control de gradiente de rampa, una salida sin inconvenientes o cambios en el tiempo.
• Almacenamiento de energía a escala de la red. PureWave SMS puede entregar hasta 2 MW de energía almacenada a la red desde cualquier tipo de sistema de almacenamiento con batería.
• Funcionamiento en isla. Cuando se aplica con el Sistema de Restauración Automática IntelliTeam® SG de S&C, el Sistema PureWave SMS puede utilizarse en áreas remotas como una fuente de energía durante las interrupciones del servicio. Ante la pérdida del servicio, IntelliTeam SG reconfigura el sistema de distribución y usa la energía almacenada para prestar servicio a los clientes locales, ahora aislados de la empresa de servicios, durante 7 horas.
• Neutralización de picos. Durante períodos de gran demanda, el Sistema PureWave SMS puede proporcionar salida completa durante un máximo de 7 horas. Esto reduce el pico del sistema, al diferir la necesidad de agregar capacidad en el sistema de transmisión o distribución.

Servicios auxiliares.

• Regulación de frecuencias. Esto se proporciona principalmente al aumentar o disminuir los recursos de generación. La regulación de frecuencias es una aplicación de almacenamiento de electricidad que ha sido identificada como una de las mejores opciones para incrementar la estabilidad de la red, sin ser considerado un juego de arbitraje de energía.
• Reserva rodante. La reserva rodante, una de las múltiples opciones de reserva, es una capacidad de generación en línea pero sin carga. Esta reserva puede responder dentro de los 10 minutos para compensar las interrupciones de transmisión o generación. Las reservas rodantes son las que primero se utilizan cuando hay escasez.
• Respuesta de frecuencias. Esto permite el sensado autónomo de las desviaciones de frecuencia y luego la carga o descarga de la batería para corregir dichas desviaciones.

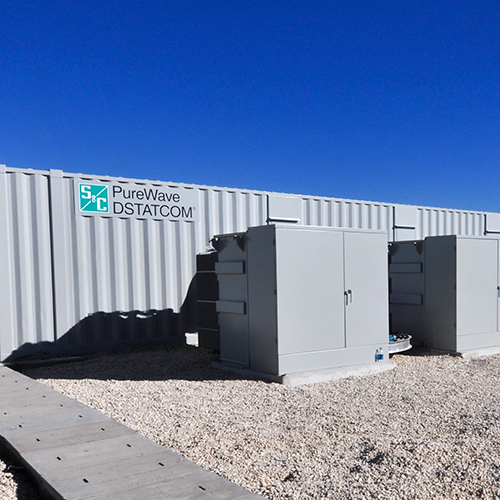

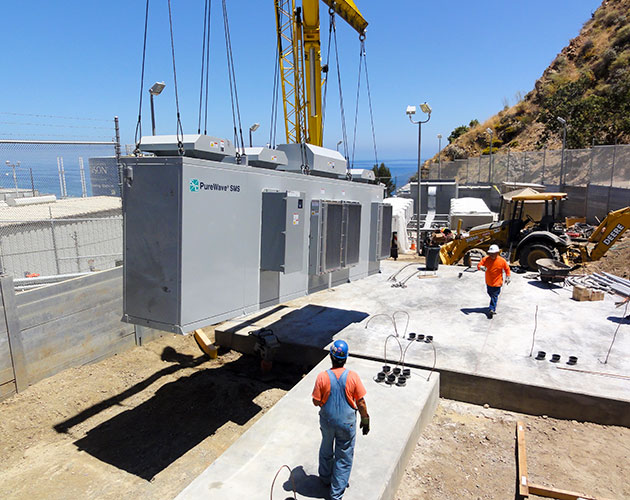

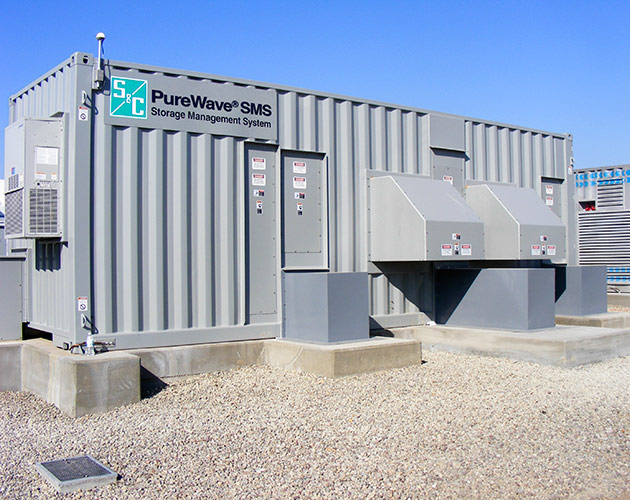

A continuación le mostramos algunas de las instalaciones terminadas del SMS PureWave de S&C.
